开关柜局放在线监测HKCJF-2000
一、产品概述
高压开关柜是使用极广且数量最多的开关设备。由于在设计、制造、安装和运行维护等方面存在着不同程度的问题，因而事故率比较高，在诸多性质的开关柜事故中，绝缘事故多发生于10千伏及以上电压等级，造成的后果也很严重。
高压开关柜的绝缘故障主要表现为外绝缘对地闪络击穿，内绝缘对地闪络击穿，相间绝缘闪络击穿，雷电过电压闪络击穿，瓷瓶套管、电容套管闪络、污闪、击闪、击穿、爆炸，提升杆闪络，CT闪络、击穿、爆炸，瓷瓶断裂等。
各类绝缘缺陷发展到最终击穿，酿成事故之前，往往先经过局部放电阶段，局部放电的强弱能够及时反映绝缘状态，因此通过在线监测局部放电来判断绝缘状态是实现开关柜绝缘在线监测和诊断的有效手段。
HKCJF-2000采用射频局放检测方法，即通过检测局部放电产生的射频无线信号实现对开关柜绝缘状态的监测。HKCJF-2000型开关柜局部放电在线监测装置采用的UHF传感器，可在特高频段（300MHz-2000MHz）测量局部放电信号并将数据传输到服务器上。传感器和采集器一体化设计，极大的简化了现场安装要求，并降低了对运行设备的影响。
图1 开关柜局放在线监测系统架构
二、特高频局放传感器
HKCJFC-100型特高频传感器采用传感采集一体化的设计，安装在开关柜内，壁挂式安装，根据具体情况可以选择安装在仪表室、手车室、母线室或者电缆室。传感器照片如图2所示。
3.1特高频传感器的安装：
1、从特高频传感器的背面向下推，取下传感器固定背板。
2、按照图3所示尺寸，在安装位置打相距81mm的2个5mm孔，用螺丝固定上背板。
3、固定好背板后，把传感器挂上即可。
图2 HKCJFC-100特高频局放传感器 图3 传感器固定背板尺寸
3.2传感器技术参数：
1 检测信号带宽：300MHz~2000MHz；
2 检测信号动态范围：60db
3 检测灵敏度：-65dbm
4 电源电压：+9VDC
5电源电流：200mA
6 工作温度：-20℃到+75℃
7安装方式：壁挂式
8外形尺寸：100mm*70mm*40mm
三、局放在线监测装置
HKCJF-2000开关柜绝缘在线监测装置通过数字接口和UHF传感器连接，经本地高速分析处理后实时显示各通道的局放数据，还支持图型化显示。
3.1仪表技术参数：
1特高频传感器接口：2路
2液晶分辨率：128*64
3采集卡带宽：10MHz
4采集卡分辨率：12位
5 通讯方式：RS-485
6 通讯速率：9600,19200,38400
7 工作电源：交直流80-260V

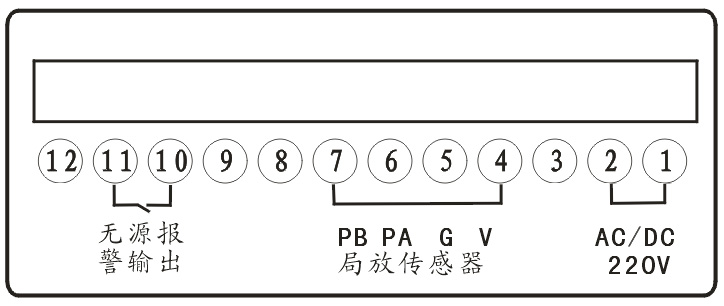

3.2 接线端子图
图4、装置接线端子图
-4-
3.3 装置的安装
局放监测装置安装在仪表室柜门上或者通过导轨安装在仪表室内，采用嵌入式安装。开孔尺寸：90mmX90mm。
图5、监测装置外形尺寸图与开孔尺寸图
3.4仪表的使用
3.4.1、面板构成示意
图6、装置主界面显示示意图
-5-
3.4.2 按键定义
“SET”键：按下“SET”键后系统进入设置模式。
“OK”键：在设置模式下，按下“OK”键，系统将会保存设定，并重新启动系统。
“▲”键：在设定模式，按下“▲”键，设定值增加1位。
“▶”键：在设定模式，按下“▶”键，设定位置右移1位。
3.4.3 功能设定
在监测模式下，按“ SET ”键进入系统参数设定界面如图a：
系统设置
设备地址：001
局放门限：100CV
报警门限：150CV
图7系统设置界面示意图
在监测模式下按“SET”键1次，进入系统设置界面
显示如图a所示，按“▶”键选择设定位置，光标指示。
按“▲”键设定参数数值，可以实现设备地址的设定（000~250）
局放门限值，单位为0.01V，设定100，相当于1V。
报警门限值，单位为0.01V，设定150，相当于1.5V。
按下“OK”键保存退出设置模式。
