HKCWKZ630无线测温智能操控综合装置使用说明书
无线测温智能操控综合装置
（HKCWKZ630)
一 装置概述
HKCWKZ装置是一款使用在高压柜上面的智能操控面板，具有一次回路模拟图、开关状态、弹簧储能状态、断路器位置、接地刀状态、高压带电指示及核对相序、高压带电闭锁、温湿度控制、语音防误提示，同时集成远方、就地、分闸、合闸、储能等功能。装置配置灵活，操作方便、显示直观、信息丰富、人机界面清晰，是传统安装方式的最佳替代品，本产品集操作与显示于一体，可避免操作员对系统的误操作，提高系统的可靠性。选用时，只要提供一次方案图即可。通过RS485可实现与PC机的通信，实现远程自动化管理。
● 一次回路模拟图，采用大型LED 符号灯来指示开关分合状态及试验位置和工作位
置、接地闸刀状态、弹簧储能状态等；
● 三相高压带电指示和高压带电闭锁功能；
● 环境温度和湿度测量及自动加热、除湿功能；
● 可带两路温度测量和加热的自动控制；
● 可带两路凝露测量和除湿的自动控制；
● 可具备加热器故障指示和触点报警功能；
● 双看门狗设计保证软件的可靠运行；
● 采用最新ARM芯片设计，优越的抗干扰性能、简洁的硬件设计；
上述功能可根据电力柜的设计要求进行组合，用户只需提供电力柜的一次方案图和其
它相关要求即可。该指示仪可取代现有的一次回路模拟指示牌、电磁式开关状态指示器、
接地指示器、带电闭锁指示器、自动加热除湿、温度控制器、加热器故障监测器等多种控
制设施。
HKCWKZ装置指示仪集多种功能于一体，将简化开关柜的面板结构设计，完善开关柜的面板布局，使得电力开关柜的面板更加美化合理。由于使用大型LED 符号灯来指示各种状态，使得显
示更加清晰明了。
二、技术指标
工作电源 AC/DC 220V或指定 工作电流：＜30mA
工作温度：－10～＋50℃ 工作湿度：≤95％RH
介质强度：≥AC2000V 绝缘性能：≥100MΩ
装置效果图与开孔尺寸

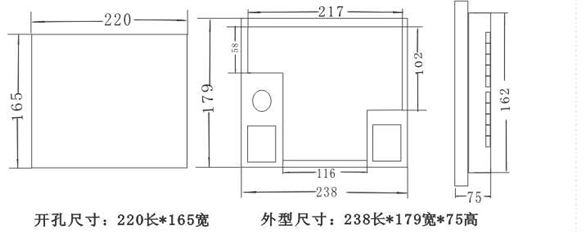

装置开孔尺寸图
2）、无线温度传感器尺寸及参数
安装尺寸图：（单位：mm）
特点及参数
1.耐温(-180℃～+250℃)阻燃材料制作塑胶表带壳体，防水。
2.体内的热敏传感器与接点体紧密接触，能准确测量实时温度。
3.内模块发射距离为20～30米。
4.测温范围-20℃～150℃。
3）、安装
测温发射模块，分别安装在开关柜进线室和出线室的母排上，安装方式为捆绑式安装。
①.把表带状的测温模块放在被测物体上。
②.把表带状的测温模块的一端穿过另一端。
③.直到表带状的测温模块紧紧地套在被测物体上。
④.把延长部分的表带剪掉。
⑤.安装时柜体要停电。
4）、无线测温示图如下：
①、3路无线测温发射模块：颜色为（黄、绿、红），标号为（A1、B1、C1）。
（3点测温示意图）
②、6路无线测温发射模块：颜色为（黄、绿、红），进线室为（A1、B1、C1），出线室为（A2、B2、C2）。
（6点测温示意图）
③、9路无线测温发射模块：颜色为（黄、绿、红），分别标识为（A1、B1、C1）；（A2、B2、C2）；（A3、B3、C3）。
（9点测温示意图）
4、12路无线测温发射模块：颜色为（黄、绿、红），分别标识为（A1、B1、C1）；（A2、B2、C2）；（A3、B3、C3）；（A4、B4、C4）。
（12点测温示意图）
三、装置操作说明
按键说明：
▲：根据液晶屏所显示的菜单项标号向上选择相应的功能；所要调整的参数值加1。
▼：根据液晶屏所显示的菜单项标号向下选择相应的功能；所要调整的参数值减1。
ENT：根据液晶屏所显示的菜单项标号选择相应的功能。
ESC：返回上一级菜单。
装置通电开机后液晶屏显示如下界面，时钟逐秒跳动表示装置正在运行。如果显示的并不是当前日期和时间，请参考下面提及的步骤进行设置。装置开机界面显示2路温湿度实时值和触点测温数据如下图所示：
装置主菜单如下图所示：
在菜单界面按▲▼选中子菜单会高亮显示，按ENT键进入选中所在菜单项。
2.通信站号设置：装置出厂默认站号为01。如需更改，在主菜单界面选择进入，按装置面板上的按▲▼键加减，进入如下图的设置界面。每按一次▲键，站号加1，每按一次▼键，站号减1，设置完毕后按ENT键保存并返回主菜单。注意：在通信过程中请勿更改站号。
备注：此功能为选配功能，订货时需做说明。以便于我们调试与生产谢谢配合！
3.温湿设置：客户可根据现场环境设置温湿度上限、下限值。装置最多可带2路温湿度传感器及负载输出接点（传感器与负载输出接点相对应），用户在出厂时未指定加热/除湿输出的上下限时则按： 当环境湿度≥85%±5%RH或其温度≤5℃±2℃时，启动加热；当环境湿度≤80%±5%RH且温度≥10℃±2℃时，停止加热；当环境温度≥45℃时，无条件停止加热；如需更改定值请按如下操作，界面如下：
每按一次▲键，选择定值加1，每按一次▼键，选择定值减1，按ENT键ENT当先定值并且进入下一项设置。所有定设置完成后按ENT键保存返回，按ESC键返回不保存。
备注：温湿度上限、下限设置方法相同
投退设置：客户可根据现场关闭或打开装置一些功能
选中开、关均以高亮显示，按ENT键即可。
开出测试：客户可根据现场调试需要输出开出点以测试线路完好
选中开、关均以高亮显示，按ENT键即可。
无线设置：设置装置无线测温参数
四、使用方法
按端子的按配置功能接好线，并校对准确后通电；
将各开关量输入端与公共端短接一下，对应功能的指示应正常动作；
带电指示各个输入端分别接上对应的高压带电传感器，某相高压试验时，对应的带电指示灯亮，有闭锁功能时闭锁灯亮，闭锁有效，闭锁输出触点动作；高压断开后带电指示灯灭，闭锁解除，解锁灯亮，闭锁输出触点复位。（如用市电试验，则请在输入端串联0.1uF/275V电容或30K/2W电阻。）
温湿度控制模拟：
①加热除湿功能实验：只需对传感器哈气，负载便会启控。
②固定温度实验：当环境温度≤5℃±2℃时启动负载。
五、运输与贮存
开关柜智能状态模拟显示仪运输和拆封不应受到剧烈冲击，应根据GB/T15464《仪器仪表包装通用技术条件》的规定运输和储存。
贮存开关柜智能状态模拟显示仪应在原包装内，保存环境温度为0℃～＋40℃，相对湿度不超过85％，空气中无腐蚀性气体。
通讯
HKCWKZ装置采用类MODBUS（RTU模式）通讯规约，RS-485通信方式, 波特率为9600bps，1位起始位,8位数据位，无校验，1位停止位，即1字节数据共10比特位。装置出厂时站号设置为01，用户可根据现场情况重新设置。
1、主站查询状态命令。
|
主站查询实时开关量状态下行报文格式（共8字节） |
|||||||
|
装置站号 |
功能码 |
起始地址 |
数据长度(字数) |
CRC16校验码 |
|||
|
01 |
03H |
00H |
00H |
00H |
00H |
低8位 |
高8位 |
说明:主站下发此报文可以实时读取开关状字
例如：主站下发： 01 03 00 00 00 00 45 CA
从机回复： 01 03 09 01 01 01 00 01 01 00 00 01 46 7F
2、注意事项
建议在连接本装置的485总线上的MODBUS帧速不大于3帧/秒。
建议同一条通信总线上只连接本公司产品。
若要更改装置站号，建议先停止后台通信。
